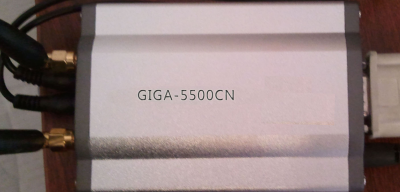

GIGA-5500CN智能網關是一IP輸入為主，通訊多種協議的軟硬件結合的智能網關主機，它可以IP與WIFI/RF/RS232/IR中的任何協議通訊，只需要通過簡單配置設置就可以輕易實現不同協議通訊。
根據協議不同產品分為家用及商業、工業運用
智能家居：主要是IP接口與串口RS232、無線WIFI、紅外遙控、空調專用協議、特殊接口協議定制開發。。
工業運用：串口是IP接口與RS232與專業、BAGANET、LONGWORK等協議通訊、特殊接口特殊接口協議定制開發
GIGA-5500CN-G智能網關是GIGA-5500CN主機的簡化版，除不具備WIFI功能外，其余全部相同。
GIGA-5500CN智能網關使得iPhone/iPad以及其他各類手機和MID設備、各種具備WIFI的觸摸屏、筆記本、臺式機、工控機、遙控器等能夠直接控制串口設備(PLC、儀器儀表、投影儀器、空調、音響系統)，同時還能夠控制RF設備（燈插座、繼電器箱、窗簾、卷閘門）以及紅外紅外設備（機頂盒、電視機、空調）。

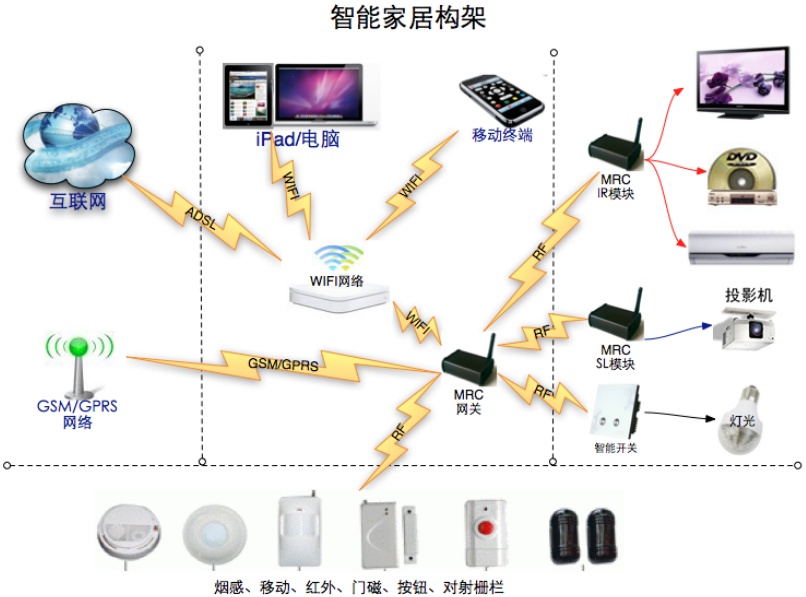

運用于智能家居的系統架構
1. WIFI主要功能參數 ：
無線數據速率支持 802.11b，最高速率 11M ；
支持 OPEN/WEP/WPA方式的鑒權；
支持共享密鑰方式的 wep64/wep128/WPA/WPA2數據加密傳輸；
支持 RAW/UDP/TCP格式的網絡數據傳輸；
支持 7 組基本參數設置，最多可以連接 7 個目的網絡；

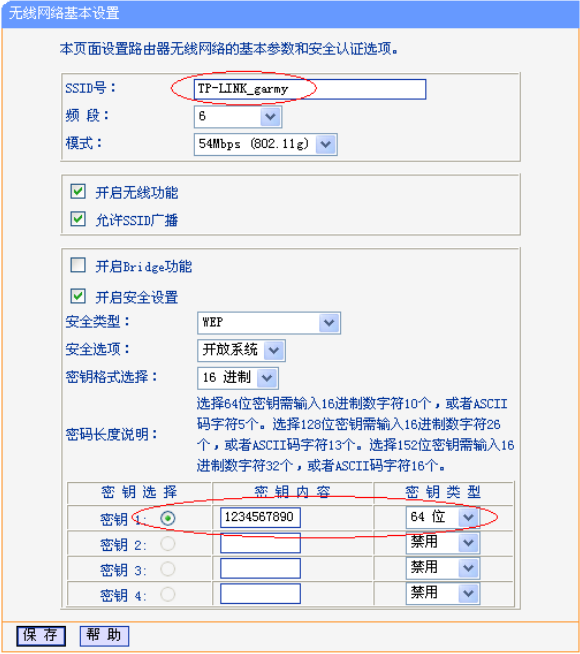

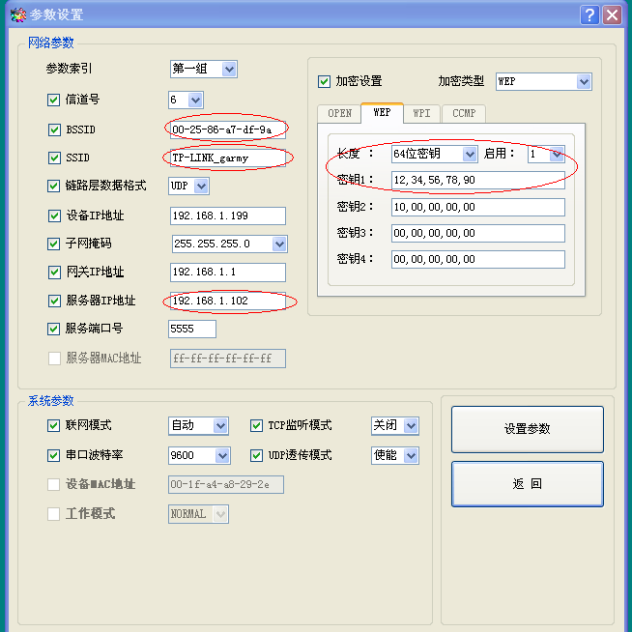

支持通過用戶接口進行參數配置；
發射功率最大 100mW，接收靈敏度-90dBm
2. RF功能參數：
支持PT2262/EV1527/HT6221等的無線解碼。
頻段315M/433M，頻率范圍300M-350M,400M-450M，信道256個,200KHZ步進。
發射功率可調：10mW/500mW，500mW功率時開闊地?zé)o轉發可達到一公里。
16位CRC效驗，確保數據無誤。
采用FEC前向糾錯。
RC6數據加密，使得數據不可攔截，不可破譯。
任意多級的接力傳輸，想要多遠就有多遠。
表格存儲：最大512個。
3. RS232/RS485主要功能參數：
串口速率：300/600/1200/2400/4800/9600/19200/38400，由數據選擇。
校驗格式：N/E/O可選。
連接器：DB9F。
4. IR主要功能參數：
在線紅外學習和播放，可存儲達64個命令，支持空調，電視機。
載頻38K。
遙控距離2米。
3路紅外輸出。
5. 供電：
DC5V/2A適配器。
WIFI
載頻38K；
6. 物理尺寸；103*55*35
GIGA-多功能網關有著豐富的硬件接口和強大的處理能力，支持協議包括BACnet、Modbus、RS232/RS485、TCP/UDP、 ASCII、XML等。
同時接受各種協議及功能定制服務。
多接口網關型號 | 功能描述 | |
| GIGA-1-COM 6模 需外接12V供電 |
復合型網關（串口服務器版），三個串口協議同時支持 ? 1個KNX接口 ? 1個RJ45接口作為調試使用 ? 2個RS232接口+ 1個RS485接口（僅支持標準協議） ? RJ45僅用于網關調試，不帶遠程控制功能軟件 ? 含邏輯/數據轉換/場景/延時等功能
|
| GIGA-1-MINI 4模 需外接12V供電 |
復合型網關（簡易版），三種接口同時支持，多協議如Modbus、TCP等同時運行 ? 1個KNX/EIB接口 ? 1個RS232(或RS485)接口（支持標準協議或?qū)Ｓ脜f(xié)議） ? 1個多功能RJ45接口可同時作為可視化控制（支持多個系統IOS/Android/Windows，支持多客戶端同時連接）和其他各種TCP/UDP協議集成、XML、HTTP、ArtNet/DMX等 ? 含邏輯/數據轉換/場景/延時等功能 ? 支持流媒體播放、事件推送等 ? 支持標準KNXnet/IP，用于作為KNX線路耦合器或ETS調試接口 ? 支持云服務器/遠程訪問、遠程調試及遠程管理 ? 支持定時任務、時間通過RTC或互聯網進行時鐘校準同步
|
| GIGA-1 6模 需外接12V供電 | 復合型網關（標準版），多接口同時支持，多協議同時運行 ? 1個KNX接口 ? 2個RS232接口 + 1個RS485接口（支持標準協議和專用協議） ? 1個多功能RJ45接口可同時作為可視化控制（支持多個系統IOS/Android/Windows，支持多客戶端同時連接）和其他各種TCP/UDP協議集成、XML、HTTP、ArtNet/DMX等 ? 含邏輯/數據轉換/場景/延時等功能 ? 支持流媒體播放、事件推送等 ? RJ45口可功能復用支持BACNET協議產品 ? 支持標準KNXnet/IP，用于作為KNX線路耦合器或ETS調試接口 ? 支持云服務器/遠程訪問、遠程調試及遠程管理 ? 支持定時任務、時間通過RTC或互聯網進行時鐘校準同步 |
| GIGA-2 6模 需外接12V供電 | 復合型網關（專業版），多接口同時支持，多協議同時運行 ? 1個KNX接口 ? 2個RS232接口 + 3個RS485接口（支持標準協議和專用協議） ? 1個多功能RJ45接口可同時作為可視化控制（支持多個系統IOS/Android/Windows，支持多客戶端同時連接）和其他各種TCP/UDP協議集成、XML、HTTP、ArtNet/DMX等 ? 含邏輯/數據轉換/場景/延時等功能 ? 支持?jǐn)z像機流媒體播放、事件推送等 ? RJ45口可功能復用支持BACNET協議產品 ? 支持標準KNXnet/IP，用于作為KNX線路耦合器或ETS調試接口 ? 支持云服務器/遠程訪問、遠程調試及遠程管理 ? 支持定時任務、時間通過RTC或互聯網進行時鐘校準同步 |
| GIGA-2 6模 需外接12V供電
| 復合型網關（樓控及暖通專業版），多接口同時支持，多協議同時運行 ? 1個MODBUS接口 ? 1個BACNET接口 ? 2個RS232接口 + 3個RS485接口（支持標準協議和專用協議） ? 1個多功能RJ45接口可同時作為可視化控制（支持多個系統IOS/Android/Windows，支持多客戶端同時連接）和其他各種TCP/UDP協議集成、XML、HTTP、ArtNet/DMX等 ? 含邏輯/數據轉換/場景/延時等功能 ? 支持?jǐn)z像機流媒體播放、事件推送等 ? RJ45口可功能復用支持BACNET協議產品 ? 支持標準KNXnet/IP，用于作為KNX線路耦合器或ETS調試接口 ? 支持云服務器/遠程訪問、遠程調試及遠程管理 ? 支持定時任務、時間通過RTC或互聯網進行時鐘校準同步 |
1. 天線接口
GIGA-5500CN主機與電腦連接采用兩頭為母頭的DB9M直通連接線，不能使用2、3腳交叉的連接線。
DB9F針 | 說明 |
1 | |
2 | RS232 TXD 接電腦DB9F的2腳 |
3 | RS232 RXD 接電腦DB9F的3腳 |
4 | |
5 | GND 接電腦DB9F的5腳 |
6 | |
7 | |
8 | RS485 A |
9 | RS485 B |
2. 天線接口
SMA天線接口 | 說明 |
WLAN | 表示接WIFI天線，胖天線 |
RF | 表示接315M/434M RF天線，瘦天線 |
3. 紅外接口
紅外輸出線為1.5米長，目前三路為同時輸出，在新產品中已經改為獨立輸出。
紅外輸出接口 | 說明 |
IR1 | 接紅外,1，3.5mm音頻插頭 |
IR2 | 接紅外2，3.5mm音頻插頭 |
IR3 | 接紅外3，3.5mm音頻插頭 |
紅外學習孔 | 說明 |
IR3 | 紅外遙控器對準該孔學習 |
1. 安裝簡單：直接運行SETUP.EXE.

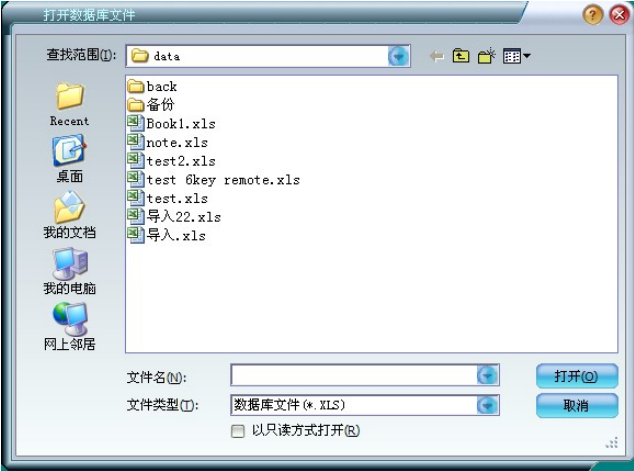

2. 啟動程序：自動運行：GIGA-5500CN主機用串口連接到電腦，并給主機供電，然后啟動程序，將出現對話框：

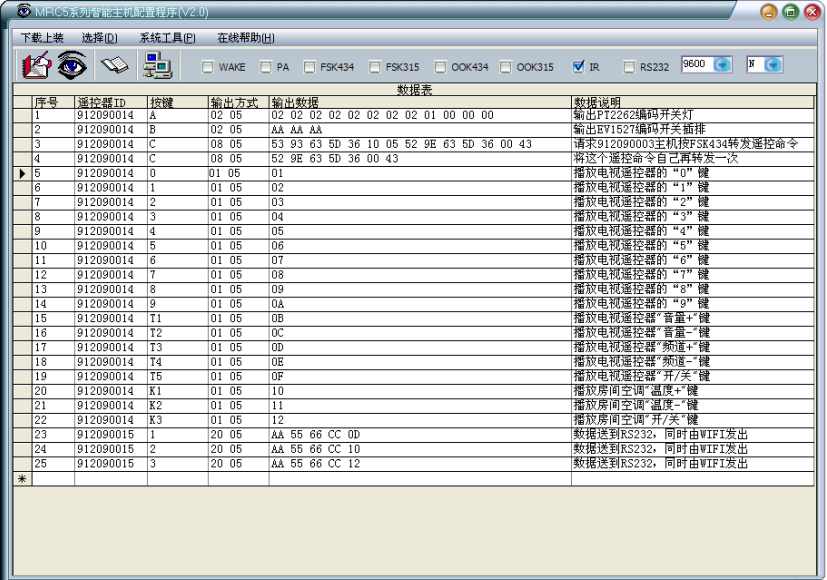

3. 程序界面

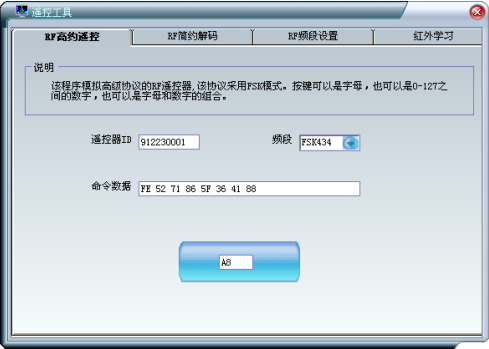

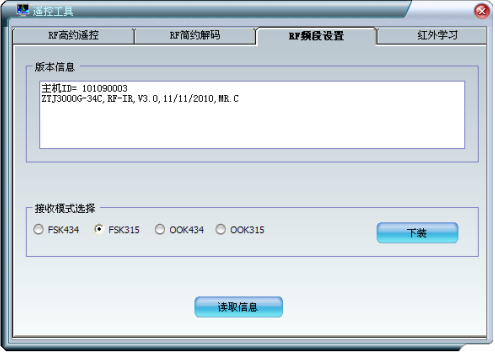

4. 系統編程設置簡單易學
根據協議不同產品分為急用及商業、工業運用
1. 智能家居
主要是IP接口與串口RS232、無線WIFI、紅外遙控、空調專用協議、特殊接口協議定制開發
2. 工業運用
串口是IP接口與RS232與專業、BAGANET、LONGWORK等協議通訊、特殊接口特殊接口協議定制開發
